1.1簡介

1.1.1提升絞車闡述

在人類發展史上，液壓絞盤是1種用在拖移升降貨物的設備，它可使1個人運送遠重于自身許多倍的貨物。液壓絞盤采取1種軸和輪的的方式，由用垂直架構承載的滾筒構成，人借助手去轉動曲柄，使液壓絞盤滾筒繞水平軸轉動。國人在公元前兩千年就設計出用曲拐手柄轉動的砂輪?，F(xiàn)在被普遍使用的提升絞車(或稱提升絞車)是液壓絞盤的另一種的方式，它特指具備1個或多個上邊卷繞有繩子或鋼繩的圓筒，用于升降或拖移重負荷的傳動設備。1種簡便的手動提升絞車;該提升絞車手去帶動，靠傳動齒輪的速比增扭，裝有避免卷筒倒轉的棘輪機構和制動用的帶閘。

1.1.2提升絞車功能與構造

提升絞車設計采取滾筒盤絞或吊鉗拉伸繩索的方式來水平或垂直拖移、升降、下放負荷，提升絞車通常包括帶動部位、運行設備、輔助設備等幾部位。

1.帶動部位:用在帶動提升絞車運行設備盤絞、放出繩索，包括動力及傳動裝置與操縱設備。提升絞車能夠采取很多種帶動的方式，包括電動機、蒸汽機、柴油發動機、汽油發動機、液壓馬達、氣動馬達、之類。不管采取哪種帶動發式，在提升絞車的帶動部位設計上都應包括下列設計規則:

①無級勻稱變速，變速范圍較廣;

②在有負荷狀況下，較好的起動特點和低速特點，總效率高;③雙向轉動，而且非常容易轉變轉動方位;

④維修保養相對性非常容易，對周邊作業環境不敏感;剎車系統運行靠譜;

⑥設計緊密，構造簡易，組裝布局非常容易，重量較輕;

⑦在有負荷狀況下，能長期安全帶載靜止而不會毀壞帶動系統。

針對微型提升絞車，為了能確保結構緊湊，提升絞車帶動部位通常與提升絞車運行設備連接在一塊，立即帶動運行設備;針對大型的提升絞車或運用實地空間相對性狹窄的提升絞車，提升絞車帶動部位與提升絞車運行設備能夠設計成單獨擺放，二者間借助液壓管線、氣動管線或電纜管線相關聯，提升絞車的布局和操縱均很便捷。

2運行設備:在帶動部位作用下，借助滾筒回轉或吊鉗直線條拉伸等的方式拖移或放出繩索以實現對負荷的伸縮操縱，并帶有對繩索的容繩和排纜設備。

3.輔助設備:輔助運行設備實現拖移工作，包括滑輪、導向設備及其速率檢測，長度距離測量，張力檢測等設備部位;提升絞車能夠采用鋼繩，尼龍材料繩索等很多種材料繩索。

1.1.3提升絞車類別

提升絞車能夠采取很多種分類方法。

按提升絞車帶動的方式類別，提升絞車能夠分成機械式帶動提升絞車、電機驅動提升絞車、氣動絞車、液壓絞車等幾類。

1.機械式帶動提升絞車

①推動零部件間的固定的幾何的位置關系取決著系統的規劃格局，格局的轉變少;

②傳動系體型規格大，總重重;

③組裝布局繁雜，常常要精密制造的平面和精細的零部件精準定位;④難以達到人范疇的無極變速;

⑤傳動裝置的方位是不能變的;

⑥在有負載的情形下，無法獲得穩定的反轉;

⑦借助運用液力耦合器，能夠在堵轉工作狀況下形成極大扭矩。

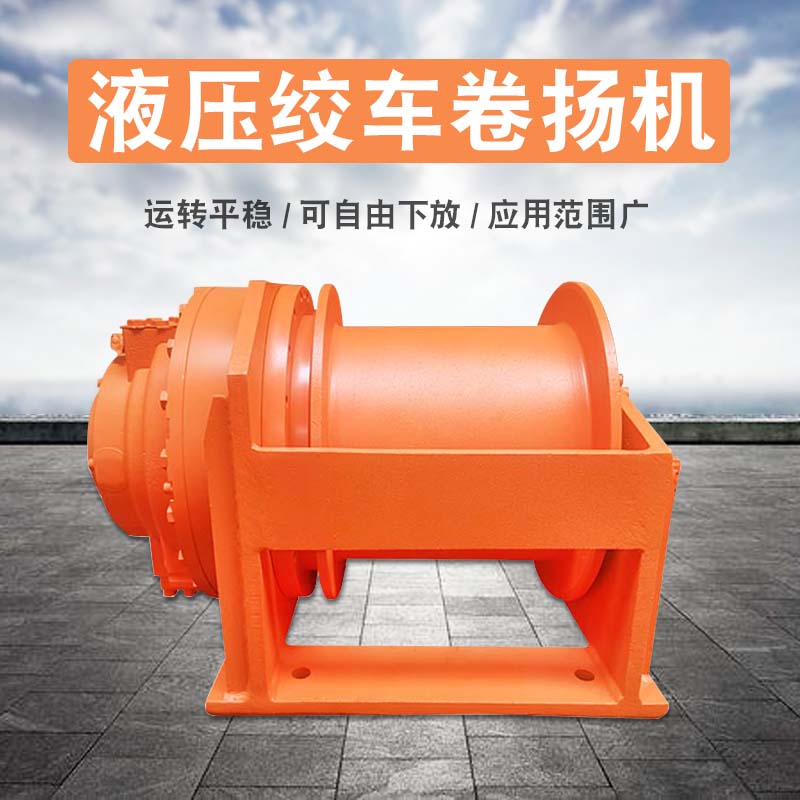

2.液壓絞車

①雙重達到從零到極大速度的無極變速把控，便于換向;②用高壓溢流閥或壓力補償器雙重控制有效的扭矩;

③輸出速度范疇大，負載的低速把控好，能夠負載優良啟動;④系統容許長期支撐負載，雙重能夠控制不一樣扭矩;

⑤規劃緊密，布局便捷，驅動力傳送系統總重量較輕;⑥便于達到恒頻、恒張力控制。

按絞車應用范圍和運用工作狀況歸類，絞車分成礦井提升機、施工絞車、船用絞車、工程機械設備絞車和特別使用用途用絞車等等這些。

按絞車運行方法歸類，絞車通常分成滾筒卷揚絞車和線形絞車兩個大類。滾筒卷揚絞車運用推動滾筒轉動方法伸縮繩索和拖移負載，并在滾筒上直接容繩;線形絞車運用夾具垂直拉拔繩索方法拖移負載，并在單獨配置的滾筒上卷揚容繩。

1.1.4絞車運用

絞車廣泛運用于工程機械設備、建筑工程機械、林果業、水產業、礦山設備、水路運輸、石油工業等多行業，可搭配多類別主機機器設備。

絞車實際搭配的一部分機器設備有以下幾點:

1.汽車吊車——主吊、輔吊絞車2.塔吊起重機——主吊絞車

3.貨船——精準定位絞車，拉索絞車4.勘探船——打拔絞車

5.起重船——懸架和斗架絞車、抓斗起重機絞車

6.常用船舶——錨泊絞車、起重吊裝絞車、帶動絞車7.集裝箱船——船尾恒張力裝料絞車

8.碼頭起重機——主起重吊裝絞車

9.石油工業鋪管運行船——恒張力移船絞車、張緊器、A/R絞車、起重吊裝起吊機的負載絞車等等這些

10.運送——鐵道車輛精準定位絞車、索道帶動絞車

11.山林及木材加工機械——重木吊裝絞車、木料車、堆材機12.液壓打樁錘搭配機器設備——液壓管線絞車、電纜線及氣動式管線絞車13.礦山開采和冶金工業——運送絞車、提升絞車.
