低速馬達的基本型式是徑向柱塞式，例如單作用連桿塑、靜壓平衡型和多作用內曲線型

等低速的結構型式。低速馬達的主要特點是排量大、體積大、低速穩定性好(- 般可在10

T/min以下平穩運轉，有的可低到0.5z/min以下)，因此可以直接與工作機構連接，不需要

減速裝置，使傳動機構大大簡化。通常低速馬達的輸出轉矩較大(可達幾千N .m到幾萬

N . m),所以又稱為低速大扭矩馬達。

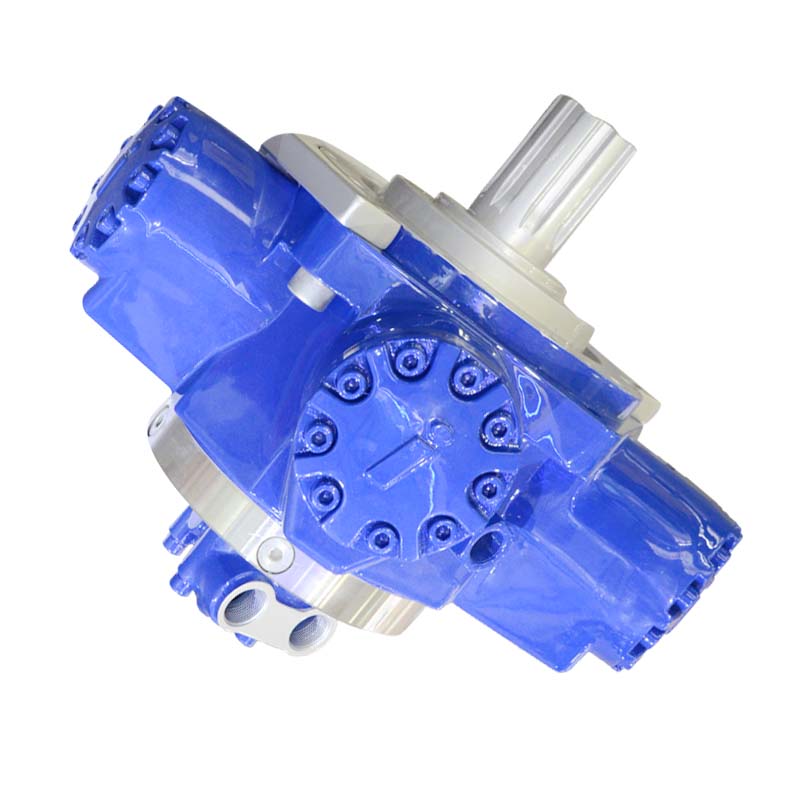

一、連桿型徑向柱塞式馬達

(一)工作原理與結構介紹

   圖11-8所示為連桿型徑向柱塞馬達的結構原理圖。在殼體1的圓周放射狀均勻布置了

五個(或七個)缸。缸中的柱塞2通過球鉸與連桿3相連接。連桿端部的圓柱面與曲軸4的

犏心輪(偏心輪的圓心為0I，它與曲軸旋轉中心。的偏心距001=e)相接觸。曲軸的一端

通過十字接頭與配流軸5相連。配流軸上“隔墻”兩側分別為進油腔和排油腔。

高壓油進入馬達進油腔后，經過殼體的槽①、②、③引到相應的柱塞缸①、②、③中

去。高壓油產生的液壓力作用于柱塞頂部，并通過連桿傳遞到曲軸的偏心輪上。例如柱塞缸

②作用于偏心輪上的力為Fw,這個力的方向沿著連桿的中心線，指向偏心輪的中心01。作

用力FN可分解為兩個力:法向力Fs (力的作用線與連心線001重合)和切向力Fr.

切向力Fr對于曲軸的旋轉中心0產生轉矩，使曲軸繞中心。道時針?lè)较蛐D(zhuǎn)。

柱塞缸①和③也與此相似，只是由于它們相對于主軸的位置不同，所以產生轉矩的大小

與紅②不同。使曲軸旋轉的總轉矩，等于與高壓腔相通的柱塞虹(在圖示情況下為①、②和

③)所產生的轉矩之和。
